三線式天線與雙極寬帶天線同屬短波偶極類天線。由于三線天線采用引向與反射復合結構，能效高于雙極寬帶天線，同時因架設狀態平穩，抗風能力強，成為基站天線的優選品種。
AB230是性能和環境特性兼優的高質量三線天線：
①采用特制磁性材料和無感負載，全頻段駐波比低；
②承載功率大，支持長時間滿負荷發射；
③使用316不銹鋼絞線等優質材料，抗銹蝕， 抗老化；
④絞線結合部可靠緊固，抗拉強度高，可抗強臺風。
AB230天線根據通信需求可選擇平拉或倒V架設方式，并可通過合理設計架桿高度和架設形態獲得所需方向圖，無需地線或地網。 天線長度可選擇22米、 25米、 30米、 50米， 峰值功率可選擇300W、 1KW、 2KW。
倒V架設： 天線中部掛在中央架桿頂端， 兩端向下拉直。 頻率12MHz以下各仰角層方向圖接近圓形， 適合中距離全向無盲區通信， 常用于中心基站。 頻率超過12MHz后仰角低層方向圖出現波瓣， 故有時也用于遠距離定向通信。
中央架桿高度須根據振子長度確定(例如振子長25米， 宜用9米架桿)。

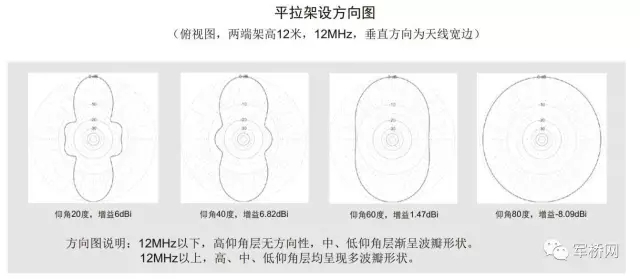

平拉架設： 天線兩端橫向拉直固定在高桿上。 這種架法在中仰角以下呈方向性， 適合遠距離定向通信性能好， 同時其高仰角層方向圖接近圓形， 近距離全向無盲區。架桿高度與通信距離有關,1500公里以內架高7.5米即可,2000公里架高9米， 2500公里架高12米， 距離更遠應架設更高。

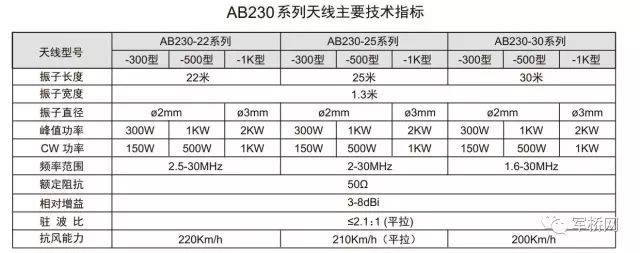

天線主要技術指標：
