北斗多功能指揮型用戶機
產品類別:軍工電子產品
子類別:其他產品
企業:北斗天匯
電話:
產品詳情
1.1.1 產品介紹

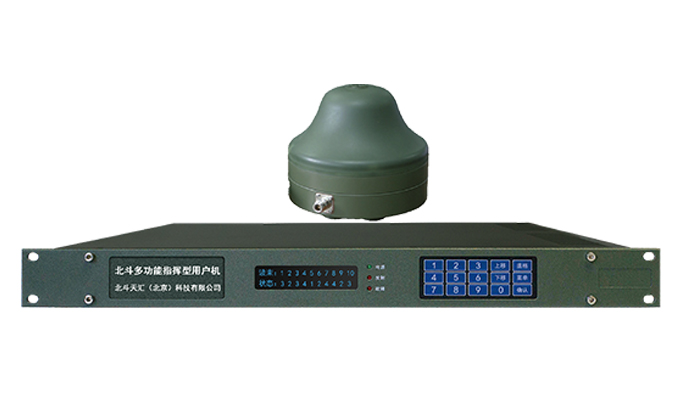

北斗多功能指揮型用戶機(簡稱指揮型用戶機)由主機、天線、天線電纜、串口線、交流適配器組成,是集團、部門或部隊使用的多用戶管理設備。每臺設備最多管理20000個下屬用戶。
指揮型用戶機除了具有普通用戶機的功能外,還能兼收所管轄用戶機的定位、通信、授時信息,并向所管轄的用戶機發送組播、通播信息,從而實現對子用戶的分組管理和集中調度功能。
1.1.2 主要功能特點有:
1. 通過一根射頻同軸電纜實現北斗收發信號、電源信號三種信號的雙向傳輸。從而方便了天線和主機的連接,使得用戶的使用更加方便、可靠。
2. 指揮下屬用戶容量可選。
3. 軍碼民碼可選。
4. 可擴展B1L1或B3頻點授時定位板卡。
5. 標準RS232接口。
6. 可根據用戶需求選配定制RJ45網絡接口功能,百兆千兆自適應,支持TCP/IP協議,可形成基于北斗一號指揮型用戶機的網絡系統。
7. 可擴展授時、守時、B碼、NTP、PTP等時頻類板卡。
8. 可定制其它通訊方式如:GPRS、數傳電臺、天通一號等。
標準19英寸機箱方便特種車輛及機房建設。
1.1.3 性能指標
接收信號頻率:2491.75±4.08MHz(擴頻頻譜零點帶寬)
接收指標:接收信號誤碼率: ≤1×10-5(用戶機天線端口輸入信號功率≥-157.6 dBW)
接收衛星通道數:≥6
首次捕獲時間:≤7s
失鎖重捕時間:≤1s
發射信號頻率:1615.68MHZ±4.08MHZ(擴頻頻譜零點帶寬)
發射指標:發射功率EIRP值:≤ 19 dBW(方位角0 ~360°仰角10°~75°)
發射信號載波抑制:≥30dB
發射信號響應時刻準確度:≤12.5ns(1σ)
設備零值:1ms±10ns
1.1.4 功能指標
定位功能:定位精度:20米(1σ) 有標校站地區) 100米(1σ) (無標校站地區)
短信息通信功能
導航功能
指揮功能
監收功能
組網功能(選配)
授時功能(選配)
拓展通訊方式(選配)
1.1.5 整機指標
19英寸,標準1U機箱,深度400mm;天線:Φ190 mm×150mm
整機重量:≤7.2Kg(不含筆記本電腦);天線:2.2Kg
天線電纜長度:≤20M
天線電纜重量:≤3.2Kg
平均待機功耗:≤17W
交流電壓工作范圍:100~240VAC,50±10%Hz市電
整機使用壽命:5年
1.1.6 環境適應性
工作溫度:主機:-20℃~ +55℃;天線:-40℃~ +55℃
存儲溫度:-55℃~ +70℃
沖擊、振動:均滿足GJB150所規定的試驗要求
電磁兼容:符合GJB151A-97軍用設備和分系統電磁發射和敏感度要求
