一、系統功能
1、信息采集功能
前端報警和監控設備應能采集巡檢、報警和視頻信息等，并進行編碼和打包處理，使之成為能夠傳輸的數據包。
可采取全天候、多方位、固定、定時或移動偵測的方式對目標進行實時、有效、清晰的監視和采集處理
2、信息傳輸功能
系統的承載網絡必須具有覆蓋全國的網絡接入和傳輸通道，能夠將控制信息、巡檢信息、報警信息和視頻信息等按照工作流程在系統各級可靠傳輸；
系統還必須具備處理大容量信息傳輸的能力，具備并發訪問能力。
系統應支持圖像信息的無線接入方式。
3、 權限管理功能
系統必須具有豐富的用戶權限管理功能，可以實現靈活的授權和信息共享。按照煤炭集團各部門的需求來建立多級管理機制，實現各級機關、分公司對系統的分級控制和管理，契合中石化機關現有的管理制度和流程。
4、信息存儲和備份功能
系統應具有分級存儲功能，可選擇在前端或各級監控中心對巡檢、報警、視音頻等數據進行存儲。并可使用控制主機的刻錄功能進行備份；
存儲的歷史視頻數據存儲時間宜不小于十五天。
5、系統控制功能
能將各級監控中心的用戶發出的控制命令傳送到前端監控設備，實現集團、分公司監控中心、相關管理部門及監控點本地對前端監控圖像的分級調用和控制。
6、自動巡檢功能
系統必須具有定時自動巡檢功能。可對所有在線設備的系統工作狀態、故障、在線率等進行巡檢，巡檢結果和內容能夠以統計報表形式歸檔。
7、遠程調度與指揮
系統應當提供相應接口以支持GPS、GIS、視頻會議或OA等系統，并具備雙向語音對講、數據傳輸、簡單視頻會議等功能。當發生特定事故、事件時，相關管理者通過系統實現遠程調度和指揮。
8、報警信息處置
對于安裝了的報警系統，只要跟監控報警專網平臺進行了接口，在發生報警時，前端報警與報警監控服務中心應對報警信息進行復核。在確認報警后，將報警信息和 現場圖像信息及時向集團或分公司監控中心傳輸，系統自動優先響應報警信息，同時調用相應部門技術系統中的計算機輔助調度子系統和通信調度子系統處理警情。 相應部門技術系統應結合實際情況建設針對技防報警和監控受理的輔助決策子系統，以提高快速處警能力。
9、遠程驗收與專家會診
系統應當具有對特定事故、事件的處理能力，對特定事故、事件及時響應，并使在線專家根據現場數據、視頻信息對特定事故、事件做出診斷和分析。
二、系統總體架構
三、系統組成
監控報警管理平臺負責用戶和設備的接入管理,提供視頻訪問和控制服務以及錄像處理服務等業務。由中心管理服務模塊、認證和授權模塊兩部分組成。
中心管理服務模塊，是監控報警管理平臺的核心單元，負責實現前端設備、用戶端設備的接入、各單元的信令轉發控制處理、報警信息的接收與處理以及業務支撐信息管理
認證和授權服務模塊負責驗證接入設備的合法性，對用戶的操作請求進行身份認證和權限分配等。
四、監控報警網
監控報警網是用以傳輸報警信息、監控視音頻信息和系統控制信息的網絡。為保證傳輸網絡的安全性，各分公司應當統一建網。
由于該網絡主要承載實時視音頻信息流，對網絡的全程網絡帶寬要求較高，其中前端設備的接入網絡帶寬至少為允許并發接入的視頻路數×單路視頻碼率；監控中心的接入網絡帶寬至少為允許并發顯示的視頻路數×單路視頻碼率。
有線傳輸時，CIF分辨率的單路視頻碼率可采用512Kbps估算，4CIF或D1分辨率的單路視頻碼率可采用1536 Kbps估算。
無線雙通道CDMA1x、3G或衛星傳輸時，CIF分辨率的單路視頻碼率可采用200Kbps估算。
為了保證系統中信息的實時傳輸，網絡必須有端到端的通信服務質量保障。影響網絡服務質量的性能參數主要包括網絡時延、抖動和丟包率等。
五、各級監控中心
各級監控中心作為（生產）管理、報警、監控與指揮系統的用戶端單元，匯接各種監控資源，并根據授權進行實時播放、檢索和瀏覽，實現實時、歷史音視頻的解碼 播放和控制、實現用戶管理、實現業務開通和管理面、實現系統維護、實現接警以及電視墻等功能。為各級單位機關、業務部門和各級領導決策、指揮調度、取證提 供及時、可靠的管理、報警和監控信息。
各級監控中心分為客戶端系統、PDA系統、電視墻系統和管理系統。完成對點位視頻圖像的實時觀看、控制，調用歷史圖像，對多用戶并發訪問的分發。
六、監控中心管理功能
參見《產品展示》--中心服務器軟件。
七、監控點系統組成
參見《行業方案》--遠程網絡視頻監控系統解決方案。

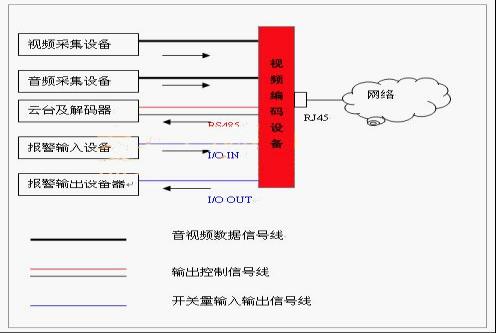

八、前端設備系統結構簡圖
九、 對原建成視頻監控系統改造
對于系統以往自建的監控資源，改造后要達到能調看原有系統的所有圖像進行調看和遠程云臺控制的目的。對模擬、模數、純數字系統，采用不同的改造方式。
具體方案需要根據用戶實際情況和需求設計。
