一、背景介紹
近年來，隨著社會經濟和科學技術的飛速發展，城鄉居民的生活水平有了顯著的提高，衣食住行等基本生活條件不斷改善，隨著城市的發展速度逐步加快，住房越來越遠，人們對私家車的需求日益增加，車輛的密集度已成為全球的一大景觀。于是，各小區、商場、酒店、醫院等場合就應需建立了停車場，由于場地空間較大、人力的缺乏，這樣就對車輛形成了一定的安全隱患，使得犯罪分子有了可乘之機，另外當出現車輛刮蹭碰撞的時候，也沒有足夠的證據辨清是非曲直，僅靠物業部分的管理人員難以面面俱到，因此安裝一套視頻監控系統便可以解決這些問題，輔助物業人員對這些車輛的靜態管理，它不但可以實時監看現場畫面，及時發現情況，還可以記錄下每一個環節，作為解決問題的有力證據。

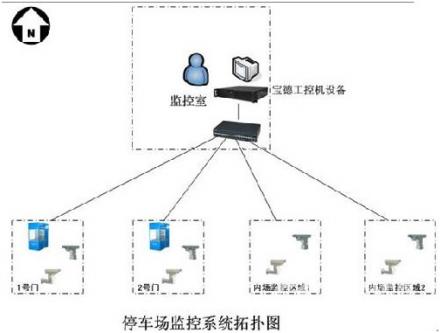

二、系統概述
視頻監控系統是安全防范技術體系中的一個重要組成部分，是一種先進的、防范能力極強的綜合系統，它可以通過攝像機及其輔助設備（鏡頭等）直接觀看被監視場所的情況，一目了然，同時它可以把被監視場所的圖像全部或部分的記錄下來，這樣就為日后對某些事件的處理提供了方便條件及重要依據，同時電視監控系統還可以與防盜報警等其他安全技術防范體系聯動運行，使防范能力更加強大，能及時發現事故和事件的隱患，預防破壞和避免造成不好影響。由于停車場監控系統需要處在室外高溫 /低溫、潮濕、電磁、灰塵、振動等復雜的環境條件下不間斷、長時間地穩定運行，商用 PC機顯然難以適應如此條件，要想確保監控系統切實履行自己的監控功能，只能選用工控機進行系統控制。
三、系統功能
1、實時監控：系統可對所有進出車輛以及內場情況實現全屏、多畫面實時監視，各狀態下均可切換到全屏監視。
2、系統錄像功能：多硬盤循環錄像,錄像采用動態碼流與固定碼流可選，對停車場進出口以及停車場內場活動進行錄像。
3、抓拍管理：管理員設定存儲圖片路徑后，使用者可以抓拍實時圖片、也可以抓拍回放圖片，管理員可自行更改圖片的存放路徑。圖像可作為線索證據，文檔素材，打印等用途。
4、自動存儲功能：對所錄的視頻自動存儲，視頻文件保存時間可根據現場情況而定，重要的錄像資料可以另行分類保存，作為解決問題的有力證據。
5、查詢、回放功能：以日期時間作為條件進行查詢，從中選取需要的錄像進行回放。對查詢到的錄像文件提供完整的回放功能，包括播放及暫停、顯示錄像時間、抓拍圖像、畫面全屏等功能。用戶也可以拖動播放滑塊，對視頻進行手工的快速搜索。
四、系統配置
1．硬件配置
主板：寶德工業級主板(Intel G31+ICH7 芯片組；英特爾® LGA 775 系統平臺；FSBØ 1333/1066/800MHz，支持 Hyper-Threading 超線程技術；動態顯存256M； 雙通道DDR2 800/667 內存，最大容量為4GB；雙顯雙VGA；集成AC97 6 聲道聲卡，獨立雙通道音頻輸入、輸出,支持語音對講功能；2X COM接口；8X USB20接口； 1X 1000Mbps ；
CPU：采用 Intel Core 2 Duo E5300 26GHz /800MHz 3MB；
內存：采用2G DDR2；
HDD：SATA2 250G(7200轉)，主板支持 4 塊 SATA硬盤，可通過擴展卡外擴 SATAØ 硬盤，企業級服務器硬盤250GB/320GB/500GB/1T可選；
電源：采用PW-300/400 ATX 工業電源，可選，（采用某種電源主要取決于所掛接硬盤的數量）；
尤其值得關注的是，該系統采用了寶德 DVR專用工控機箱，該款機箱有如下特點：
1、19英寸標準上架2U工控機箱，可上標準機柜，符合 CE 以及 FCC 的全鋼結構，標準顏色為工業黑，量大可選顏色；
2、提供了 1個35英寸驅動位，3個525英寸驅動位置；
3、冷卻系統：內置高速冷卻風扇，帶防塵過濾棉。
某視頻解碼/采集卡PCI：路數與特性根據實際系統需求而定。
2．軟件配置
• 中文Windows XP、WindowsNT40等操作系統平臺；視頻監控軟件
五、系統特點
支持多路視頻采集壓縮卡和外設
提供5根PCI 插槽和2個COM口,而且安裝多路視頻采集卡及多個硬盤非常方便,滿足監控行業多路數應用需求。
專用BIOS,兼容多種視頻采集壓縮卡
針對海康、恒億、漢邦等壓縮卡,我們制作了專用的BIOS軟體,并做了大量滿負荷測試和調試,以保證穩定兼容。
特別設計死機自動重啟功能（俗稱看門狗）和斷電后來電自動開機功能
機器長時間全天候在高溫、干燥的機房中運行,受內、外部因素影響,偶爾發生死機或突然斷電關機現象是有可能的。針對此現象,特別設計主板硬件電路、BIOS軟體以及自編看門狗軟件實現了這兩項功能,并通過了大量反復的驗證性測試。有了這兩項功能,機房即使無人值守機器出現死機或斷電關機的情況,機器也會在設定的時間內自動啟動,并自動啟動監控程序，讓安防不留死角。
低電壓（130V）正常啟動、穩定運行
采用檔次更高的美國Intersil電源方案,不但電源轉換效率更高,而且主板即使在130V低電壓下仍能正常啟動并穩定運行,避免因市網電壓突然波動而導致系統不能正常工作,杜絕安防隱患。
外置顯卡采用效率更高的開關電源設計；PCI部分增加了信號增強和濾波電路
目的為了提供更強、更純凈的視頻信號,讓圖像更清晰、更穩定。
抗疲勞、使用壽命更長
高溫、干燥、靜電,寒冷、潮濕,365天、全天候,……是工控機的工作環境。寶德工控主板針對這一應用環境,無論是在器件選型,還是參數的選取；無論是電路設計,還是制造工藝都作了特別考慮,譬如：電容更耐高溫、壽命更長,接插件更精密牢固,數據線傳輸速度更快,制造時執行老化工藝……等等,以確保系統長時間無故障穩定運行。
六、系統評價：
1、由于中央控制系統采用寶德工控機，底板提供多個PCI插槽可與各品牌視頻采集卡配合組成系統，充分體現了寶德工業服務器的可擴展性和兼容性。
2、開放的硬件與軟件平臺意味著用戶可以進一步開發應用程序，而且易于對系統進行維護和升級。
3、寶德工業服務器的高可靠性，加之網絡防火墻的保護，保證了系統處于安全、穩定的工作狀態。
